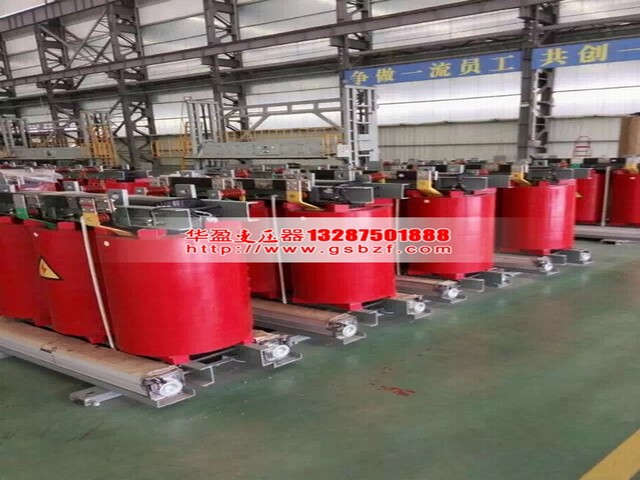

干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器，在電力系統中，一般汽機變、鍋爐變、除灰變、除塵變、脫硫變等都是干式變，變比為6000V/400V，用于帶額定電壓380V的負載。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

　　在結構上可分為兩種類型：

　　(1)固體絕緣包封繞組;

　　(2)不包封繞組干式變壓器結構特點：

　　1、鐵芯采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

　　2、繞組有以下幾種：

　　(1)纏繞式

　　(2)環氧樹脂加石應砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性)

　　3、高壓繞組一般采用多層圓筒式或多層分段式結構

　　4、低壓繞組一般采用層式或箔式結構干式變壓器形式：

　　(1)開啟式。是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。

　　(2)封閉式。器身處在封閉的外殼內，與大氣不直接接觸。(由于密封。散熱條件差。主要用于礦用它屬于是防爆型的)

　　(3)澆注式。用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單。體積小。適用于較小容量的變壓器。
