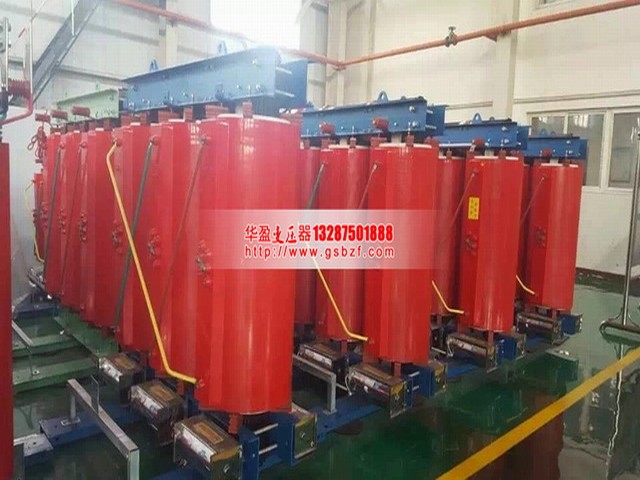

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。那么，干式變壓器的直流電阻是怎么樣工作的呢，下面讓我們一起去看看吧!

　　直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。

　　為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔而研制開發的直流電阻快速測試儀。以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善。

　　充放電速度快等特點。該儀器。體積小、重量輕、便于攜帶。它具有測量迅速、使用方便、測量精度高等特點。自檢和自動校準功能降底了儀器使用和維護的難度，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

　　用三相中大數減小數除以三相平均數即為不平衡率.如OA=5.761,OB=5.772,OC=5.758

　　直流電阻不平衡率=(OB-OC)/((OA+OA+OC)/3)=(5.772-5.758)/((5.761+5.772+5.758)/3)=0.014/5.7636667=0.002429*100%=0.2429結果即為不平衡率!

　　變壓器直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

　　直流電阻測試儀是新一代變壓器直流電阻的測試儀器，它能根據不同型號的電力變壓器自動選擇測試電流，以快的速度顯示測試結果。直流電阻測試儀并且具有存儲、打印、放電指示等功能，內置不掉電存儲器，可長期保存測量數據，液晶顯示器的采用使得該儀器人機界面良好，是直流電阻測試工作中的首選設備。
